储能集装箱消防系统模型制作案例

一、项目背景与核心诉求

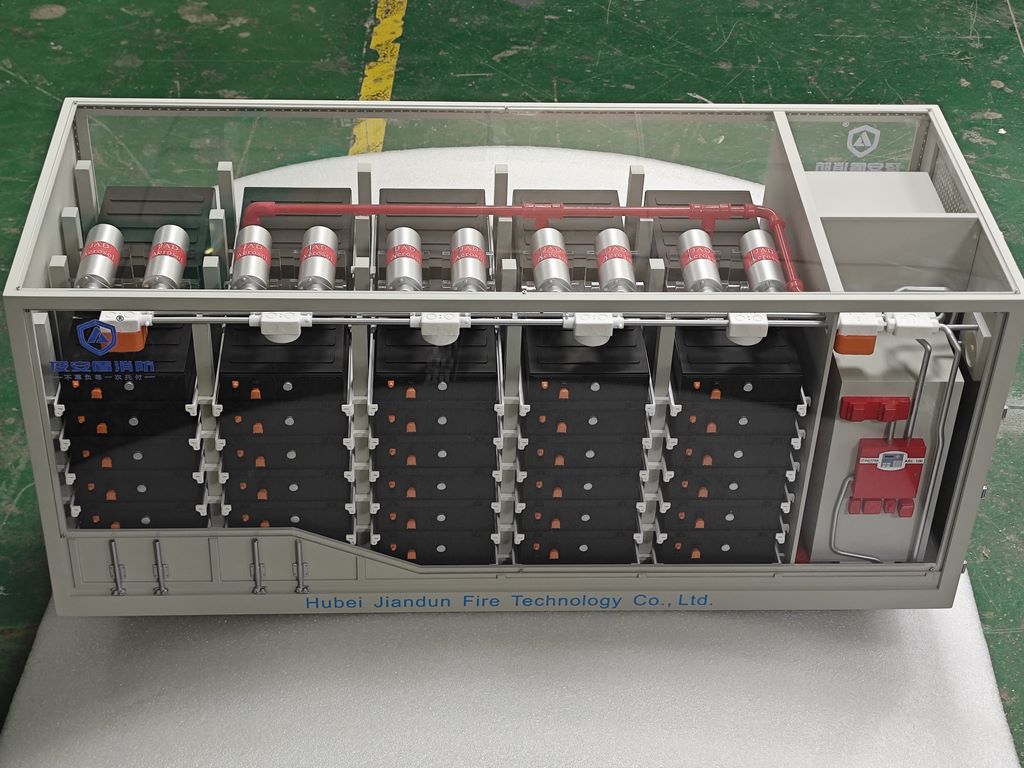

该模型旨在直观展示储能集装箱内部的电池排布、热管理及消防灭火系统的工作原理，专用于xx公司的技术演示与客户提案。客户要求模型具备极高的还原度（约90%），不仅要精准复刻集装箱的外部结构，更要将内部复杂的电池模组、管路系统及消防设备细节微缩呈现。

二、材料选型与制作工艺

1. 主体框架与透视结构

   • 材料：集装箱箱体主体采用1.5mm厚度的高强度ABS工程塑料板，模拟真实集装箱的钢结构强度与厚重感；为了方便展示内部结构，顶部和侧边部分使用了高透光、抗划伤的晶钻亚克力板，这种材质硬度高，能很好地模拟工业玻璃或透明检修罩。

   • 工艺：箱体拼接采用“卡槽+无缝焊接”工艺，接缝处使用原子灰进行三遍填补与打磨，确保表面平滑如镜，无明显拼接痕迹。底部的叉车槽口及底部龙骨结构均按比例开模制作，增强了模型的稳固性与真实感。




2. 内部核心模组（电池与支架）

   • 材料：电池模组外壳采用黑色ABS板材，内部电芯模拟件使用高光黑色与橙色ABS颗粒。

   • 工艺：这是模型最耗时的部分。我们采用模块化拼装工艺，每一个电池簇都是独立的个体，通过精密的卡扣结构固定在灰色的绝缘支架上。为了还原真实的堆叠效果，我们特意制作了微缩的螺栓与连接片细节，模拟真实的串联并联工艺。电池箱的把手与锁扣均为活动件，可真实开合，模拟检修维护场景。

   •




3. 消防与管路系统

   • 材料：顶部的红色主管道使用了高硬度PVC管材，分支喷头使用铜质蚀刻片；右侧的控制箱与灭火装置使用了ABS板与3D打印件组合。

   • 工艺：消防管路的走向是制作难点。我们严格按照流体力学原理布局，红色主管道横贯顶部，通过细小的分支管路连接至每个电池模组上方的喷淋头。控制箱内部的线路模拟使用了不同颜色的细铜丝，通过微型扎带捆扎，走向整齐规范，还原了工厂级的布线工艺。




三、后期处理与涂装细节

1. 表面涂装与色彩管理

   • 箱体外观：全车体喷涂哑光工业灰，这是一种非常接近真实工业设备外壳的颜色。喷涂过程经过底漆防锈、中涂找平、面漆保色三道工序，表面无流挂、无气泡，呈现出细腻的磨砂质感。

   • 功能部件：消防管道与控制箱面板喷涂高亮警示红，与工业灰形成强烈的视觉对比，突出了消防主题；电池模组表面做高光黑处理，点缀橙色连接片，在灯光下能产生金属反光效果。










2. 做旧与氛围处理

   • 虽然是新设备模型，但在一些活动关节（如门轴、把手）处，我们做了轻微的“磨损”效果，模拟运输和安装过程中的自然划痕。

   • 通电测试时，内部预埋的LED灯光亮起，模拟设备运行指示灯，透过透明侧板，整个储能系统的内部结构一览无余，科技感十足。




四、总结

该储能集装箱模型通过严谨的材料选型（ABS、亚克力、PVC）、精细的工艺制作（CNC、3D打印、手工拼装）以及考究的后期涂装（哑光灰、警示红、丝印标识），成功实现了90%以上的高还原度。它不仅是一个展示品，更是一件融合了工业美学与工程技术的精密艺术品.
