大型集装箱式储能系统模型制作案例

一、项目背景与核心诉求

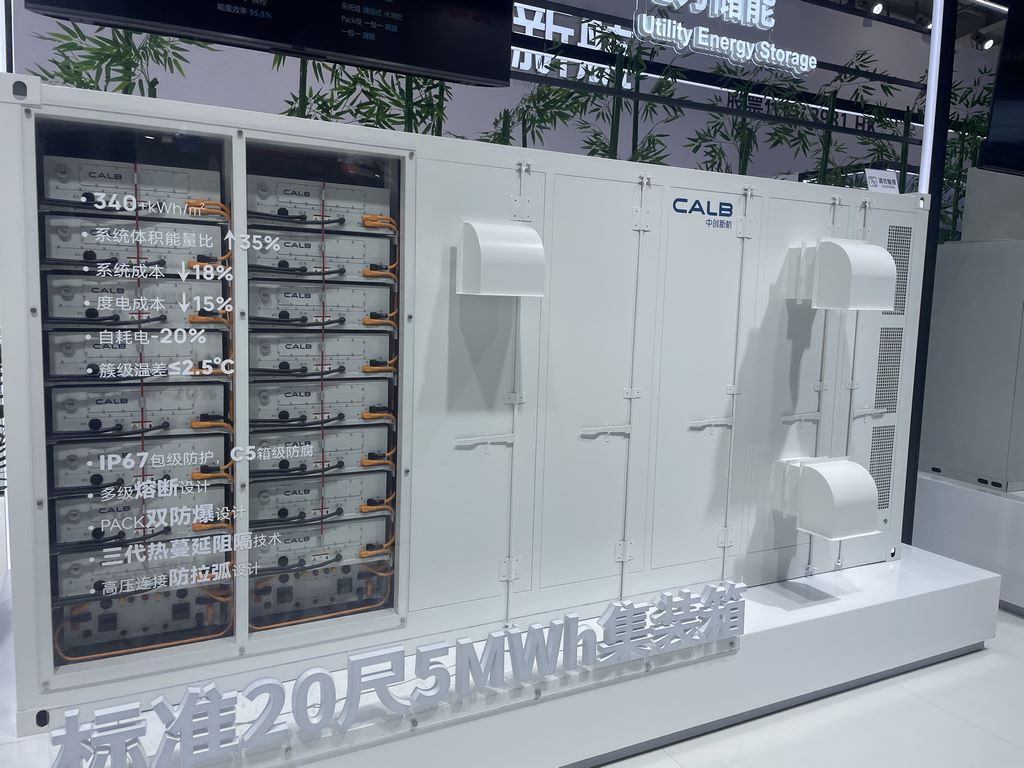

本项目旨在制作一套标准20尺5MWh集装箱式储能系统的展示模型。该模型主要用于展会、客户参观及技术交流，要求在视觉上完全复刻真实产品，让参观者感觉这就是一台缩小的真机。

核心挑战在于如何在微缩比例下，精准还原集装箱外壳的工业质感、散热系统的复杂管路、以及内部电池堆叠的密集细节。不仅要“形似”，更要通过材质和光影表现出“重工机械”的厚重感与科技感。

二、材料选型与制作工艺

1. 主体结构与外壳

   • 材料：模型主体框架采用高强度ABS工程塑料板，模拟真实集装箱的钢结构。为了保证模型的稳固性与表面平整度，侧板与顶板均采用整块材料切割，避免过多拼接缝隙。

   • 工艺：集装箱的波纹顶板是难点之一，我们采用CNC精雕模具进行批量吸塑成型，确保每一道波纹的间距和深度都与实物一致，完美还原了金属瓦楞板的质感。门板与箱体连接处使用微型合页与磁吸扣，实现了柜门的真实开合功能，而非简单的固定死板。




2. 内部核心模组（电池堆）

   • 材料：内部的电池簇是视觉重点。我们选用了白色与灰色相间的ABS板材，配合3D打印的精细件来制作电池单体和模组框架。

   • 工艺：为了模拟真实PACK的复杂线束与连接片，我们使用了细铜丝模拟高压母排，使用黄色与黑色的热缩管模拟绝缘保护层。每一层电池模组都独立组装，前后错落有致，通过精准的点胶固定，营造出工业级的精密堆叠效果。




3. 散热与辅助系统

   • 材料：外部的散热风机外壳使用了白色树脂3D打印件，风道结构使用透明亚克力模拟。

   • 工艺：右侧的外部管路系统（流道）使用了不同直径的透明软管与白色硬管组合，通过微型卡箍固定在箱体外壁，模拟真实的液冷或气冷管路。这些管路并非随意摆放，而是严格按照实物的走向进行排布，体现了工业设计的逻辑性。

   •





三、后期处理与涂装细节

1. 分色与涂装

   • 主色调：全体采用高光纯白色烤漆，经过三遍底漆、两遍面漆的打磨，表面光洁如玉，无流挂、无气泡，还原了工业设备出厂时的崭新质感。

   • 细节分色：内部电池模组的连接片部分做了金属铜色涂装，线束做了黄色警示色处理，与白色的模组形成鲜明对比，突出了电气连接的安全性与复杂性。

   • 品牌标识：箱体侧面的“CALB”及“中创新航”Logo采用丝网印刷技术，油墨厚度适中，色彩饱满，边缘无锯齿，完全模拟了工业喷码的效果。




2. 旧化与做旧处理
   虽然是新设备展示，但在边缘、角落及把手等易磨损部位，我们使用了“干扫”技法，轻轻扫上一层深灰色阴影，模拟设备在运输或安装过程中产生的轻微磨损痕迹。这种细微的处理打破了模型“塑料感”过重的僵硬感，增加了真实度。

四、总结

该储能柜模型通过ABS板材的结构还原、3D打印的精细件补充、以及高精度的丝印与涂装处理，实现了对实物90%以上的视觉还原。无论是柜门的开合手感，还是内部电池堆叠的细节密度，都力求让客户感觉这就是一台从工厂直接搬来的“真机”。模型不仅展示了产品的外观，更通过细节传递了产品的技术含量与品牌的专业度。
